凝胶成像系统的核心部件是什么?凝胶成像系统核心部件介绍

发布时间: 2019-05-29 10:02:27 来源:凝胶成像 作者:凝胶成像厂家 阅读:
凝胶成像系统的功能很好理解,就是为凝胶图像分析提供先进,操作简便的解决方法。那么,凝胶成像系统的核心部件是什么,到底是什么部件在凝胶成像系统中发挥着重要的作用?

  凝胶成像系统的功能很好理解,就是为凝胶图像分析提供先进,操作简便的解决方法。那么,凝胶成像系统的核心部件是什么,到底是什么部件在凝胶成像系统中发挥着重要的作用?

凝胶成像系统核心部件介绍

  凝胶成像系统核心部件介绍

  凝胶成像系统由图像拍摄、图像处理、数据分析、报告打印等组成一体,CCD是电荷耦合器件是一种光电转换器件,是凝胶成像系统的核心部件。

凝胶成像系统核心部件介绍

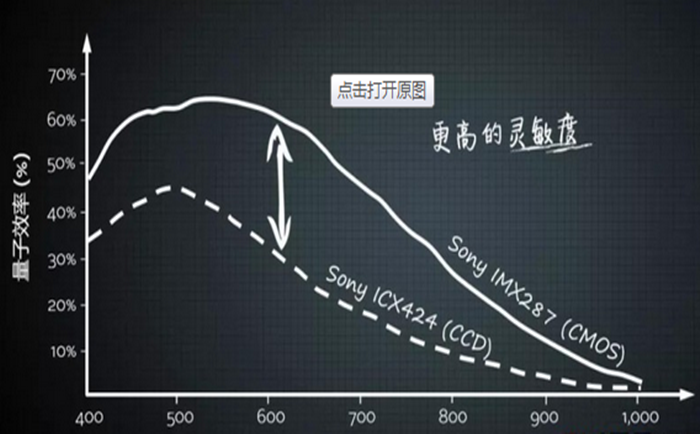

  影响成像的因素很多,衡量CCD好坏的指标,有分辨率,CCD尺寸,动态范围,灵敏度,量子效率,信噪比等,其中像素数以及CCD尺寸是重要的指标。其实是说感光器件的面积大小,这里就包括了CCD感光器件的面积越大,也即CCD面积越大,捕获的光子越多,感光性能越好,信噪比越低。

  为了方便您更了解CCD的大小,现列举目前市场上所应用的CCD规格如下:

  1英寸——靶面尺寸为宽12.7mm*高9.6mm,对角线16mm。

  2/3英寸——靶面尺寸为宽8.8mm*高6.6mm,对角线11mm。

  1/2英寸——靶面尺寸为宽6.4mm*高4.8mm,对角线8mm。

  1/3英寸——靶面尺寸为宽4.8mm*高3.6mm,对角线6mm。

  1/4英寸——靶面尺寸为宽3.2mm*高2.4mm,对角线4mm。

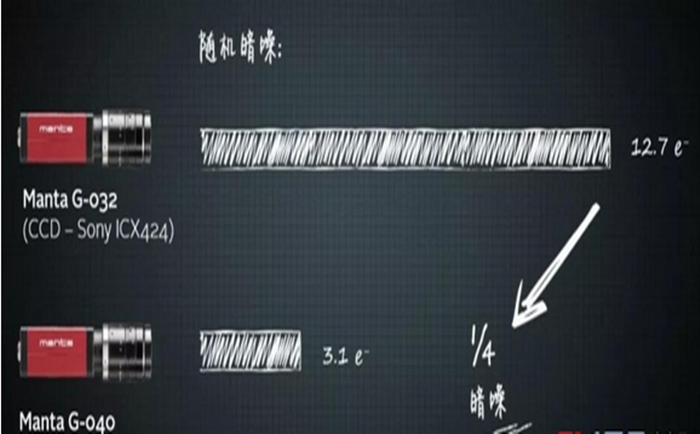

  CCD的分辨率由低到高:从45万左右,100万左右,140万左右,200万左右,300万左右,400万左右,500万左右,甚至还有更高的,根据CCD的温度有可以分为常温CCD相机和制冷CCD相机,制冷CCD:在相同满井电子的CCD,降低CCD噪音,就能提高CCD的监测能力,热或者暗电流对于CCD都是噪音,噪音在Cool CCD基本都可以被深度致冷的Peltier消除。

凝胶成像系统核心部件介绍

  在曝光超过5-10秒,CCD芯片就会发热,没有致冷设备的芯片,“热”或者白的像素点就会遮盖图像,图像到处可见雪花。CCD结构设计、数字化的方法等都会影响噪音的产生。当然通过改善结构、优化方法,同样能减少噪音的产生。

凝胶成像系统核心部件介绍

  制冷CCD的适用性:荧光及化学发光本身较弱,所以对CCD噪音的降低要求很高,应选用高分辨率数字冷却CCD相机结合高通透镜头系统,使其能够捕获到信号极其微弱的荧光及化学发光样品图像,并且能够最大程度的降低噪音,减少背景,提供出色的图像清晰度。另外可选激发光源及多位滤镜轮扩大了荧光/化学发光成像的应用范围。

  http://www.njsy666.com/news-gs/210.html以上就是对凝胶成像系统核心部件的相关介绍,通过上述介绍您应该大致了解了,一般在荧光及化学发光观察时需要选择制冷CCD。所以制冷CCD相机绝对是高端分子影像成像分析系统的未来的发展趋势和必须要求。公司是专业凝胶成像系统及纯水系统生产厂家,世研仪器完善的售后服务,严格的管理体系,良好的企业信誉,产品遍布全国各地。我们的产品优质,价格公道,请您放心购买!
